Beschreibung

Daprá Wärmetauscher D-HWT aus Edelstahl V4A

• Geeignet zur Erwärmung von Pools, Schwimmbädern und anderen Anlagen
• Materialveredelung durch Komplett-Beizung
• Lange Lebensdauer
• Maximale Energieeffizienz bei minimalem Druckverlust

Pool aufheizen – Energieeffizient bei minimalem Druckverlust

Mit dem Wärmetauscher D-HWT von Max Dapra heizen Sie energieeffizient Ihren Pool. Dieser Wasser / Wasser Glattrohr-Schlangenwärmetauscher im Gegenstromprinzip ist aus gebeiztem und elektropolierten V4A Edelstahl gefertigt und garantiert somit eine lange Lebensdauer.

Der D-HWT 35 ist direkt oder im Bypass-System in den Badewasserkreislauf einzubinden. Der Anschluss Schwimmbadseite erfolgt über ein 1 1/2″ Innengewinde und der Anschluss Heizungsseite über ein 3/4″ Außengewinde.

Technische Daten:

• Wärmeleistung: 42 kW
• Wärmeleistung: 36.120 kcal/h
• Austauschfläche: 0,17 m²
• Durchflussmenge primär: 2 m²/h
• Durchflussmenge sekundär: 10 m³/h
• Betriebsdruck primär: 10 bar
• Betriebsdruck sekundär: 3 bar
• Druckverlust primär: 0,18 bar
• Druckverlust sekundär: 0,10 bar
• Werkstoff: VA4, gebeizt und elektropoliert
• Anschluss Schwimmbadseite: 1 1/2″ IG
• Anschluss Heizungsseite: 3/4″ AG
• Gewicht: 3 kg

Der D-HWT 65 ist direkt oder im Bypass-System in den Badewasserkreislauf einzubinden. Der Anschluss Schwimmbadseite erfolgt über ein 1 1/2″ Innengewinde und der Anschluss Heizungsseite über ein 3/4″ Außengewinde.

Technische Daten:

• Wärmeleistung: 84 kW
• Wärmeleistung: 72.240 kcal/h
• Austauschfläche: 0,35 m²
• Durchflussmenge primär: 3 m³/h
• Durchflussmenge sekundär: 12 m³/h
• Betriebsdruck primär: 10 bar
• Betriebsdruck sekundär: 3 bar
• Druckverlust primär: 0,23 bar
• Druckverlust sekundär: 0,22 bar
• Werkstoff: VA4, gebeizt und elektropoliert
• Anschluss Schwimmbadseite: 1 1/2″ IG
• Anschluss Heizungsseite: 1″ AG
• Gewicht: 6 kg

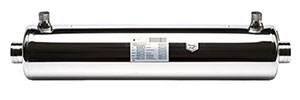

Der D-HWT 93 ist direkt oder im Bypass-System in den Badewasserkreislauf einzubinden. Der Anschluss Schwimmbadseite erfolgt über ein 2″ Innengewinde und der Anschluss Heizungsseite über ein 1″ Außengewinde.

Technische Daten:

• Wärmeleistung: 133 kW
• Wärmeleistung: 114.380 kcal/h
• Austauschfläche: 0,56 m³
• Durchflussmenge primär: 4 m³/h
• Durchflussmenge sekundär: 15 m³/h
• Betriebsdruck primär: 10 bar
• Betriebsdruck sekundär: 3 bar
• Druckverlust primär: 0,44 bar
• Druckverlust sekundär: 0,22 bar
• Werkstoff: VA4, gebeizt und elektropoliert
• Anschluss Schwimmbadseite: 2″ IG
• Anschluss Heizungsseite: 1″ AG
• Gewicht: 9 kg

Der D-HWT 122 ist direkt oder im Bypass-System in den Badewasserkreislauf einzubinden. Der Anschluss Schwimmbadseite erfolgt über ein 2″ Innengewinde und der Anschluss Heizungsseite über ein 1″ Außengewinde.

Technische Daten:

• Wärmeleistung: 175 kW
• Wärmeleistung: 150.500 kcal/h
• Temperaturdifferenz 70° C: 2,5 kW/°C
• Austauschfläche: 0,80 m²
• Durchflussmenge primär: 2x 4 m³/h
• Durchflussmenge sekundär: 20 m³/h
• Betriebsdruck primär: 10 bar
• Betriebsdruck sekundär: 3 bar
• Druckverlust primär: 0,27 bar
• Druckverlust sekundär: 0,5 bar
• Werkstoff: VA4, gebeizt und elektropoliert
• Anschluss Schwimmbadseite: 2″ IG
• Anschluss Heizungsseite: 1″ AG
• Gewicht: 11 kg

Freies Chlor bis max. 1,3 mg/L. Chloridgehalt max. 500 mg/L. Nicht für Salzwasserelektrolysegeräte geeignet !

Eine Dosierung von Wasserpflegemitteln generell in Fließrichtung nach dem Wärmetauscher. Rückfluss von Wasserpflegemitteln in den Wärmetauscher ( z. B. bei abgeschalteter Wasserumwälzung ) wirksam verhindern !

Hinweis zur Gewährleistung:

Werden die vom Hersteller zugelassenen Parameter für das Schwimmbadwasser sowie die Montage- und Betriebsanleitungen der Hersteller nicht beachtet, erlischt jeglicher Gewährleistungs- oder Garantieanspruch.

Montageanleitung Wärmetauscher

Maßblatt Wärmetauscher

Prospektblatt Wärmetauscher
